Установка для измерений при сверхнизких температурах

Установка для измерения параметров элементов наномеханики, наноэлектроники и квантовой логики при сверхнизких температурах

Предназначена для измерения параметров элементов наноэлектроники, ячеек квантовой логики, наномеханики, нанофотоники и квантовой метрологии при сверхнизких температурах.

Установка включает в себя измерительный комплекс СВЧ аппаратуры фирмы Agilent и безгелиевый криостат растворения с импульсной трубой модель BF- L D250 фирмы BlueFors для получения сверхнизких температур.

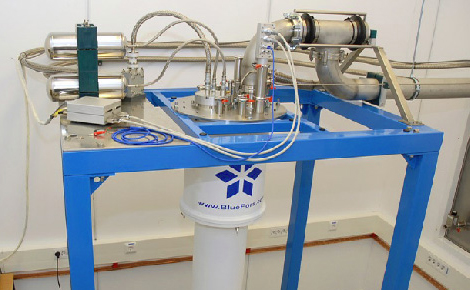

Безгелиевый криостат растворения с импульсной трубой BF- L D250 (Фото слева)


Состав установки
  1. Криокулер – импульсная труба с компрессором;
  2. Рама подвески системы;
  3. Вставка криостата растворения;
  4. Вакуумный кожух (криостат) и система радиационных экранов;
  5. Система управления и контроля газа (смесь He3/He4), включая интерфейс пользователя, датчики давления с электронным выходом, датчики циркуляции, управляемые вентили и соединительные линии откачки;
  6. Внешняя и внутренняя азотные ловушки;
  7. Датчики температуры (термометры сопротивления) и нагреватели, установленные на 1й и 2й ступенях охлаждения, камере растворения и камере испарения. Контроль показаний датчиков температуры и управление нагревателями осуществляется через герметичный LEMO-разъем наверху криостата, подсоединенный к контроллеру Lakeshore 370 c 16-канальным сканером.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Размеры камеры образца (дно камеры растворения) – диаметр 250мм и высота 220мм – обеспечивают возможности проведения разнообразных исследований. Камера растворения смещена относительно центра камеры образца для обеспечения наибольшего полезного объема для монтажа образца (Фото 2)

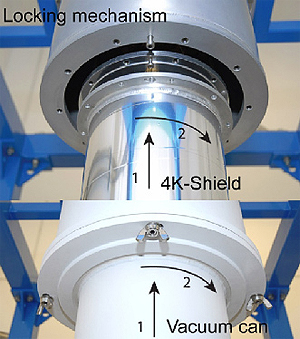

Вакуумный кожух (криостат) и система радиационных экранов изготовлены из алюминия для уменьшения веса и состоят из двух частей – верхней и нижней – для облегчения доступа к камере образца. При монтаже образца снимаются только нижние части кожуха и экранов, а использование специальных фиксаторов позволяет выполнить это одному оператору, без использования подъемных механизмов
(Фото 3)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

а) измерительный комплекс СВЧ аппаратуры фирмы Agilent:

  1. Частотный диапазон от 10 МГц до 43.5 ГГц с разрешающей способностью 0.001Гц;
  2. Динамический диапазон системы 126 дБ, динамический диапазон приемника 129 дБ, 32001 точки, 32 канала, ширина полосы пропускания по промежуточной частоте 5 МГц;
  3. Максимальная выходная мощность +16 дБм;
  4. Динамическая точность 0.1 дБ;
  5. Минимальный уровень шума -111 дБм при ширине полосы пропускания по промежуточной частоте 10 МГц.

б) безгелиевый криостат растворения с импульсной  трубой модель BF-L D250 фирмы BlueFors:

  1. Хладопроизводительность ~ 300мкВт (при базовой температуре 100мК);
  2. Базовая температура ~10мК;
  3. Размеры камеры образца  - диаметр 250мм и высота 220мм;
  4. Окружение образца – вакуум ;
  5. Время выхода на базовую температуру - ~ 17 часов.


ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ


Фото 2 Вид снизу камеры растворения и доступного объема для монтажа образца Фото 3 Разборные вакуумный кожух и система радиационных экранов.

Информация о производителе

  • Страна производства: Финляндия
  • Длинное название: Установка для измерения параметров элементов наномеханики и квантовой логики при сверхнизких температурах, в диапазоне частот до 20ГГц
  • Год выпуска: 2010
  • Изготовитель: Bluefors
  • Марка: BF-250LD
  • Классификатор: Системы и установки криогенные
